Fixation en dalle ou en nez de dalle : ce que ça change
Un garde-corps ne vaut que par ses fixations. Le remplissage se voit, la teinte se remarque, mais c'est l'ancrage qui retient une personne qui bascule. Deux familles existent, la fixation sur le dessus du plancher et la fixation sur son champ, et elles ne demandent pas du tout la même chose au bâtiment.
Ce qu'un garde-corps doit encaisser
Un garde-corps subit un effort horizontal appliqué en tête, à hauteur de main courante. Cet effort produit un moment de renversement au pied du montant, d'autant plus fort que le garde-corps est haut. C'est ce moment, et non le poids de l'ouvrage, qui dimensionne les ancrages.
La valeur d'effort à considérer dépend de l'usage du lieu. Un logement, une circulation d'immeuble et un local recevant du public en foule ne se calculent pas de la même façon. Un garde-corps dessiné pour une maison n'a donc pas sa place sur une mezzanine de salle qui reçoit du public, même si l'aspect est identique.
La fixation en dalle, sur le dessus du plancher

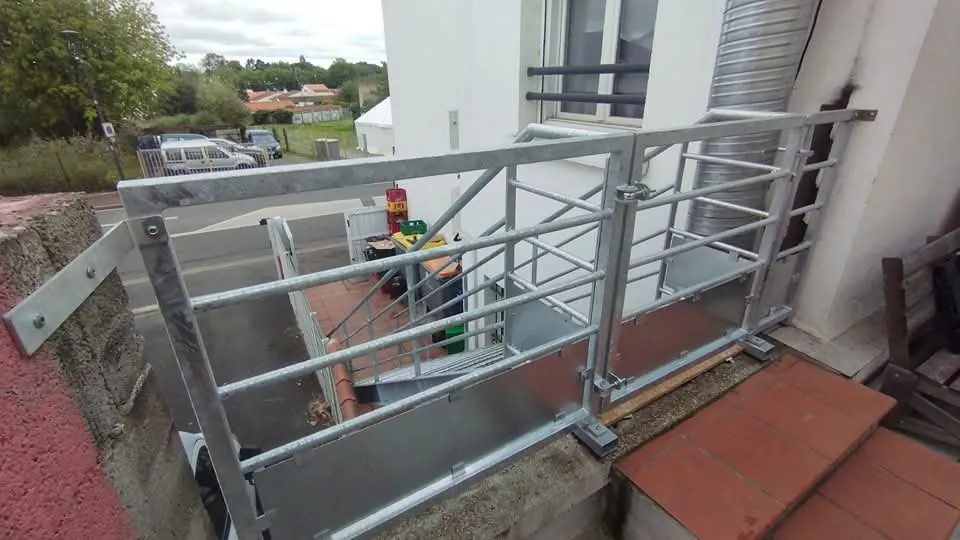

C'est la solution la plus courante et la plus simple à mettre en œuvre. Le montant se termine par une platine posée à plat, en retrait du bord, et fixée par plusieurs ancrages. L'effort de renversement se traduit par une traction sur les ancrages arrière et une compression sur l'avant de la platine.
- Elle demande un retrait par rapport au nez du plancher, ce qui consomme quelques centimètres de surface utile.
- Elle laisse les platines visibles au sol, sauf à les intégrer sous le revêtement, ce qui doit être prévu avant sa pose.
- Elle s'accommode bien d'un plancher béton sain, et d'un plancher bois si les platines atteignent les solives.
- Elle est la plus facile à contrôler et à reprendre dans le temps, puisque tout reste accessible.
- Elle reste possible en rénovation sans toucher au champ du plancher, souvent abîmé.

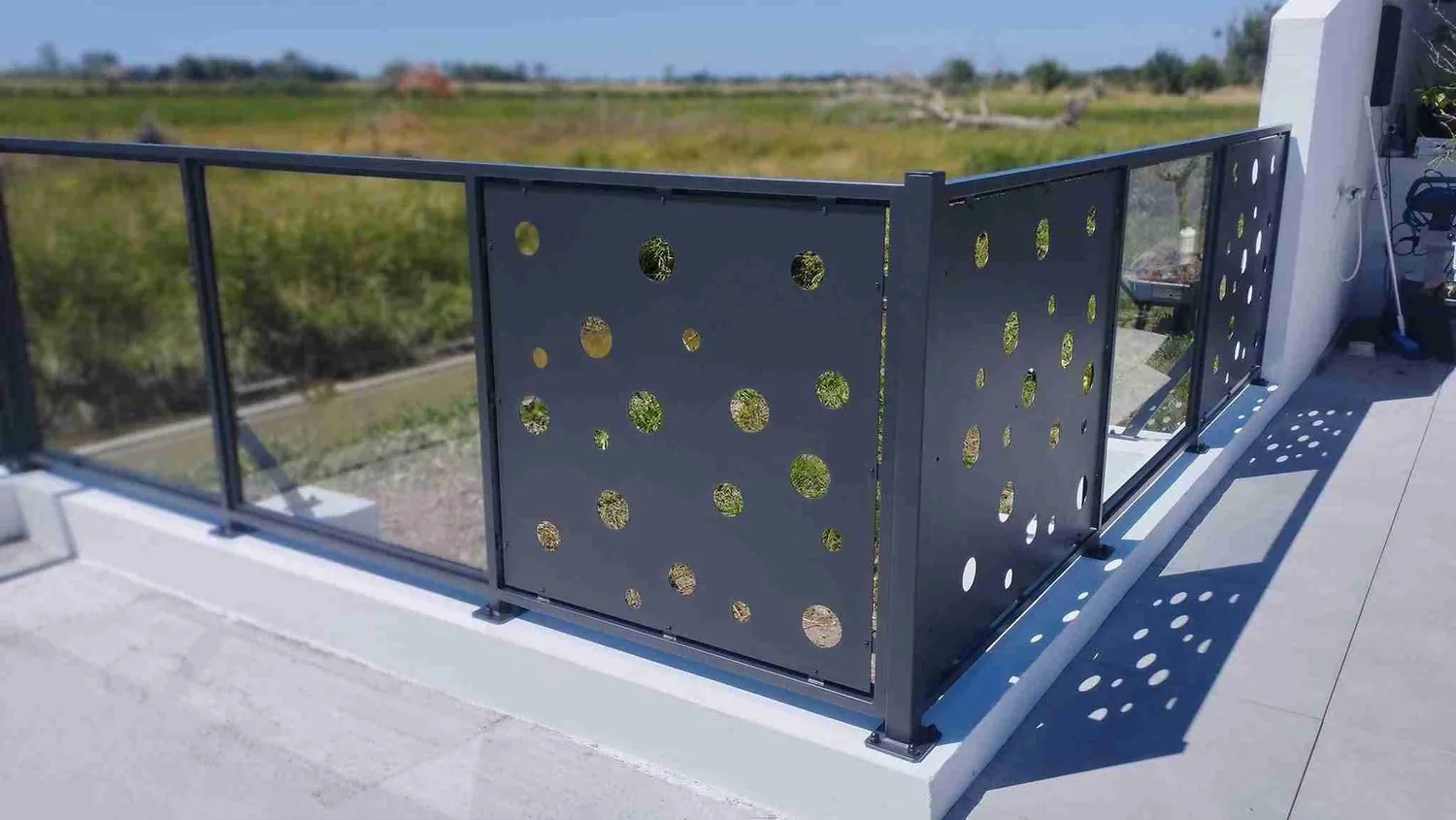

Son défaut est esthétique : on voit la platine et l'on perd un peu de place. Quand la mezzanine est étroite ou le balcon peu profond, ces centimètres comptent, et l'on regarde alors la fixation latérale.
La fixation en nez de dalle, sur le champ
Le montant est fixé contre le champ du plancher, donc à la verticale, et rien ne dépasse au sol. La ligne est plus fine, la surface utile est entièrement conservée, et l'ouvrage paraît plus léger. C'est la solution la plus demandée sur les balcons et les mezzanines contemporaines.
En contrepartie, les efforts travaillent différemment. L'ancrage haut est fortement sollicité en arrachement, et le champ du plancher doit être sain sur toute l'épaisseur concernée. Sur une dalle béton en bon état, cela ne pose pas de difficulté. Sur un nez de dalle carbonaté, effrité ou déjà repris, c'est un vrai sujet.
| Support | Fixation en dalle | Fixation en nez de dalle |
|---|---|---|
| Dalle béton saine | Sans difficulté | Sans difficulté, à vérifier les distances aux bords |
| Dalle béton ancienne, aciers apparents | Possible après reprise locale | À éviter avant réparation du nez de dalle |
| Plancher bois sur solives | Bonne solution si l'on atteint les solives | Délicate, demande une pièce de renfort continue |
| Plancher collaborant ou bac acier | À étudier au cas par cas | Rarement adaptée |
| Muret maçonné | Selon l'épaisseur et le chaînage | Selon la qualité du parement, souvent non |
Les distances aux bords, l'erreur silencieuse
Un ancrage placé trop près du bord d'une dalle ne développe pas la résistance prévue : le béton peut se fendre en cône avant que la cheville ne cède. Chaque type d'ancrage a ses distances minimales au bord et son entraxe minimal entre points, et ces valeurs sont données par le fabricant.
C'est l'erreur la plus fréquente sur les garde-corps posés trop près du nez de dalle, précisément là où l'on cherche à gagner de la place. Elle ne se voit pas, l'ouvrage paraît solide, et il cède un jour sous un effort inhabituel. Le dessin de la platine et le positionnement des trous se font donc à partir de ces distances, pas de l'inverse.
Étanchéité et corrosion aux points de fixation
En extérieur, chaque perçage est une entrée d'eau potentielle. Sur un balcon, percer une étanchéité existante pour poser un garde-corps peut créer une infiltration dans le plancher, découverte des années plus tard sous forme de tache au plafond du dessous.
- Repérer si le support comporte une étanchéité, et si le percement est autorisé.
- Préférer une fixation en nez de dalle quand l'étanchéité de la surface ne doit pas être percée.
- Traiter chaque perçage avec les produits prévus, et non avec un simple joint de surface.
- Isoler les métaux différents en contact pour éviter la corrosion galvanique.
- Prévoir des platines qui ne retiennent pas l'eau, sans cuvette ni recoin fermé.
Ce qui tue un garde-corps extérieur, ce n'est pas le vent, c'est l'eau qui stagne au pied du montant.
Ce qu'il faut vérifier avant de commander
- Identifiez la nature exacte du support, béton, bois, maçonnerie, et son état réel.
- Déterminez l'usage du lieu, car il fixe les efforts à considérer.
- Choisissez le mode de fixation en fonction du support et de la place disponible.
- Vérifiez la présence d'une étanchéité et les conséquences d'un percement.
- Faites préciser sur le devis le type d'ancrage prévu et sa mise en œuvre.
- Prévoyez un contrôle du serrage à la première année, puis périodiquement.
- Sur un ouvrage en local recevant du public, conservez les justificatifs de dimensionnement.
Nous sondons systématiquement le support pendant l'étude à Nantes, parce que le mode de fixation retenu change le dessin des montants et parfois la faisabilité du projet.
À retenir
- C'est l'effort horizontal en tête, et non le poids, qui dimensionne les ancrages d'un garde-corps.
- La fixation en dalle est la plus simple et la plus contrôlable, au prix de quelques centimètres et de platines visibles.
- La fixation en nez de dalle donne la ligne la plus fine mais exige un champ de plancher sain sur toute l'épaisseur.
- Les distances minimales au bord conditionnent la résistance réelle de l'ancrage, et se respectent au dessin.
- En extérieur, chaque perçage doit être traité contre l'eau, et les métaux différents isolés entre eux.
Questions fréquentes
Peut-on fixer un garde-corps sur une chape ?
Non, pas seul. Une chape n'est pas un élément porteur, elle repose sur le plancher et se fissure sous les efforts d'un ancrage. Les fixations doivent traverser la chape et s'ancrer dans la dalle ou dans les éléments porteurs du plancher, ce qui suppose de connaître l'épaisseur réelle de la chape.
Combien de points de fixation par montant ?
Cela dépend du support, du type d'ancrage et de l'effort à reprendre. Quatre points par platine est une configuration courante en logement, mais le nombre n'a de sens qu'associé au support. Un ancrage correctement choisi dans un béton sain vaut mieux que davantage de points dans un support douteux.
Peut-on poser un garde-corps sur un balcon sans percer l'étanchéité ?
Souvent oui, en fixant sur le nez de dalle ou en sous-face plutôt que sur la surface étanchée. C'est même l'une des raisons pour lesquelles la fixation latérale est très employée en rénovation de balcons. Le champ du plancher doit alors être en bon état, ce qui se vérifie avant toute décision.
Faut-il refaire les fixations quand on change seulement le remplissage ?
Pas nécessairement, mais il faut les contrôler. Un remplissage plus lourd, comme un passage au verre, augmente les charges et la prise au vent en extérieur. Le contrôle des ancrages existants fait partie de l'étude, et il arrive qu'il conduise à les reprendre.
Comment savoir si un garde-corps existant tient encore ?
Un essai simple consiste à s'appuyer franchement en tête et à observer tout mouvement du pied de montant, toute fissure autour de la platine et toute trace de rouille aux ancrages. Un jeu perceptible, une coulure de rouille ou une fissure justifient une reprise sans attendre.
