Verrière et ventilation du logement

Le circuit de l'air, pièce par pièce

Le principe est le même dans presque tous les logements équipés d'une ventilation mécanique. L'air neuf entre par les pièces sèches, séjour, chambres, bureau, généralement par des entrées d'air placées en menuiserie de fenêtre ou en traverse haute. Il traverse ensuite le logement, en passant sous les portes et par les couloirs. Il repart enfin par les pièces humides, cuisine, salle de bain et toilettes, aspiré par des bouches d'extraction.

Ce trajet porte un nom, le balayage, et il n'a rien d'anecdotique. C'est lui qui évacue la vapeur d'eau produite par les douches, la cuisson et le séchage du linge, ainsi que les polluants intérieurs. Il fonctionne en continu, sans que vous y pensiez, et il repose entièrement sur la continuité du parcours.

La dernière ligne est celle qui pose le plus de problèmes. Une pièce sans entrée d'air et sans bouche d'extraction ne vit que par ce qu'elle emprunte à sa voisine. Fermez-la par une cloison vitrée bien calfeutrée et vous obtenez un volume clos où l'humidité s'accumule sans jamais repartir.

Le détalonnage de la porte, ce jeu bas que l'on veut supprimer

Le passage aménagé sous une porte a un nom de métier, le détalonnage. Il passe pour un défaut de finition, il est en réalité un organe de la ventilation. Sans lui, une porte fermée isole complètement un volume, et le circuit s'interrompt.

Les symptômes d'un détalonnage insuffisant sont faciles à reconnaître, et ils apparaissent souvent après des travaux de sol ou après la pose d'une porte neuve.

• La salle de bain met beaucoup plus longtemps à sécher, le miroir reste embué alors que l'extracteur tourne.
• Une porte se referme seule, ou résiste à la fermeture sur les derniers centimètres, parce que l'air comprimé n'a nulle part où aller.
• Un sifflement se fait entendre au niveau d'une huisserie ou d'une entrée d'air.
• La hotte de la cuisine perd son efficacité dès que la porte est fermée.
• De la buée revient sur les vitres d'une pièce alors que rien n'a changé dans les habitudes.

Sur une verrière, ce jeu bas se décide au dessin, avec la hauteur de l'ouvrant. Il se perd très facilement ensuite : une moquette épaisse posée après coup, un seuil ajouté pour rattraper une différence de niveau, un joint balai monté pour gagner sur le bruit. Chacun de ces ajouts semble anodin pris isolément, et chacun referme un peu plus le passage.

Un arbitrage revient systématiquement dans les projets de cuisine et de salle de bain. Un seuil fermé retient mieux les odeurs et le bruit, un seuil ouvert laisse la ventilation faire son travail. Il n'existe pas de solution qui donne les deux, et il vaut mieux choisir en connaissance de cause plutôt que de découvrir le compromis après la pose.

La grille de transfert, quand le bas de porte ne suffit pas

Certaines configurations interdisent de conserver un passage sous la porte. Un parquet ancien très irrégulier, un seuil de rattrapage entre deux revêtements, une exigence acoustique forte, une porte coulissante qui vient plaquer au sol. La ventilation ne disparaît pas pour autant, elle change simplement de chemin.

La solution s'appelle une grille de transfert. Il s'agit d'un passage d'air aménagé dans la cloison ou dans l'ouvrant, dimensionné pour laisser circuler ce que le bas de porte ne laisse plus passer. Sur une verrière, plusieurs formes existent.

• Une grille intégrée au soubassement plein, sous le vitrage, discrète et facile à nettoyer.
• Une grille placée dans la cloison voisine, hors de la verrière, quand le dessin doit rester net.
• Un ouvrant à soufflet en partie haute, qui ne remplace pas un passage permanent mais qui aide à décharger une pièce.
• Un jeu maîtrisé et assumé sur une porte coulissante, qui ferme peu mais laisse toujours circuler.
• Une reprise dans l'imposte, au-dessus de la porte, dans les logements à grande hauteur sous plafond.

Un point à savoir avant de choisir : une grille laisse passer l'air, et donc aussi le son, la lumière et les odeurs. Dans une chambre reliée à un séjour, mieux vaut l'implanter loin de la tête de lit. Dans une cuisine, loin de la zone de cuisson. Métallier Verre 44 l'intègre au soubassement pendant la fabrication, ce qui donne un résultat plus propre qu'un percement décidé après la pose.

La bouche d'extraction, à repérer avant de tracer

Le relevé d'une verrière commence toujours par des cotes. Il devrait toujours comporter aussi le repérage des bouches et des entrées d'air, car c'est là que se jouent les erreurs les plus coûteuses.

L'erreur type est simple à décrire. On coupe une pièce en deux par une cloison vitrée, et la bouche d'extraction se retrouve d'un seul côté. Le volume qui l'a conservée est correctement ventilé. L'autre n'a plus rien : ni entrée d'air, ni sortie. Selon son usage, cela passe inaperçu pendant des mois, puis l'humidité se manifeste.

Le cas se rencontre souvent dans les grandes salles de bain que l'on cloisonne pour isoler la douche ou les toilettes, dans les cuisines dont on sépare un cellier, et dans les chambres coupées en deux pour créer un dressing ou un coin bureau. Le repérage évite tout cela, à condition d'être fait avant la commande.

La salle de bain et la cuisine, les deux pièces qui produisent l'eau

Ces deux pièces concentrent la vapeur du logement, et ce sont aussi les deux où les verrières se multiplient. La règle y est plus exigeante qu'ailleurs, parce que la quantité d'eau à évacuer est plus importante.

La salle de bain

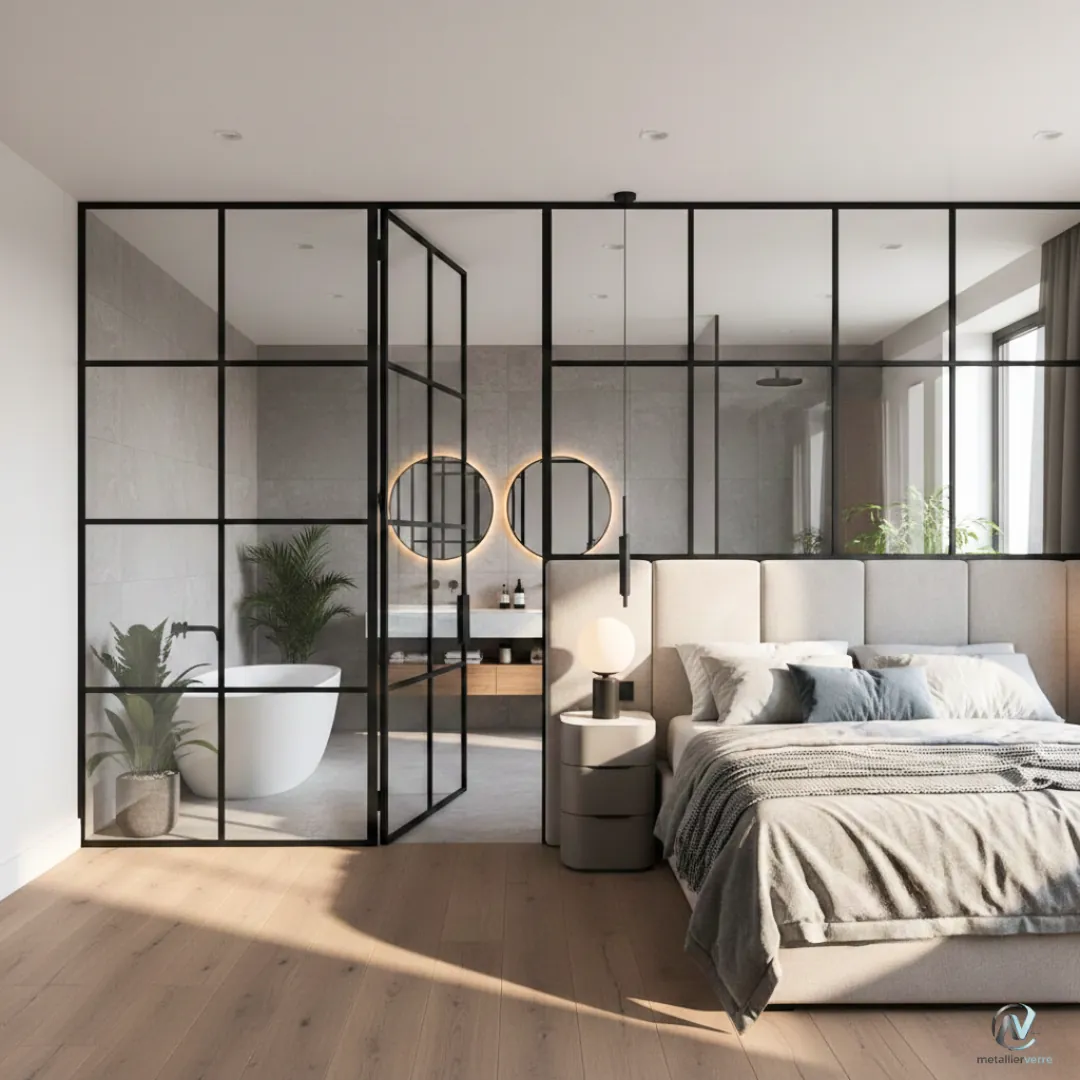

Une douche chaude sature l'air en quelques instants. Cette vapeur ne part que par la bouche d'extraction, et pour qu'elle parte, de l'air doit entrer par ailleurs. Le passage sous la porte y est donc plus généreux que dans une pièce sèche. Quand une verrière remplace une cloison de salle de bain, ce passage se conserve intégralement : le supprimer pour gagner un peu d'intimité sonore revient à garder la vapeur à l'intérieur.

Le cas d'une verrière posée à l'intérieur de la salle de bain, pour séparer la douche du reste, mérite une attention particulière. Le volume ainsi créé devient l'endroit le plus chargé de la pièce. Il faut soit laisser des ouvertures haute et basse généreuses, soit implanter la douche du côté de la bouche d'extraction.

La cuisine

La cuisine possède deux systèmes qui n'ont pas le même rôle. La hotte capte le panache de cuisson, ponctuellement et fortement. La bouche d'extraction assure le renouvellement permanent de la pièce. Les deux ont besoin d'air entrant : c'est pour cette raison qu'une porte de verrière fermée hermétiquement fait chuter l'efficacité de la hotte, sujet développé dans l'article consacré aux odeurs de cuisine.

L'humidité qui stagne derrière un panneau étanche

Une verrière bien posée est étanche à l'air sur ses parties fixes. C'est une qualité, sauf lorsqu'elle enferme un volume qui produit de l'humidité sans pouvoir l'évacuer. Le phénomène se déroule toujours de la même façon.

1. L'humidité est produite par une source : linge qui sèche, machine à laver, respiration, appareil de cuisson, sol encore humide après un lavage.
2. Elle se répartit dans l'air du volume fermé, qui monte en hygrométrie faute de renouvellement.
3. Elle se dépose sur la surface la plus froide qu'elle rencontre, souvent un mur donnant sur l'extérieur ou le vitrage lui-même.
4. Le dépôt persiste, parce que rien ne l'évacue et que la température ne remonte pas assez pour le faire repartir.
5. Les traces apparaissent, d'abord dans les angles, derrière les meubles et sur les bas de mur, là où l'air ne circule pas.

Les configurations à risque sont toujours les mêmes : une buanderie fermée par une verrière sans passage d'air, un cellier attenant à une cuisine, un sous-sol cloisonné, un dressing sans ouverture, une arrière-cuisine transformée en local technique. Toutes se règlent au moment du dessin, pour un effort dérisoire comparé à celui d'un assainissement après coup.

La buée sur le vitrage est le signal le plus précoce. Elle ne dit pas que la verrière est mal faite, elle dit que l'air d'un des deux côtés est chargé et ne se renouvelle pas assez. L'article consacré à la condensation détaille la lecture de ces signes.

Une verrière ne fabrique jamais d'humidité. Elle décide simplement de l'endroit où celle-ci s'arrête.

Ventilation naturelle, simple flux, double flux

Tous les logements ne fonctionnent pas de la même manière, et le type d'installation change ce qu'il faut préserver.

• En ventilation naturelle, fréquente dans les immeubles anciens de Nantes, l'air circule par des grilles hautes et basses et par des conduits verticaux. Ces grilles ne doivent jamais être obstruées, et une verrière ne doit ni les masquer ni couper le trajet entre elles.
• En simple flux, un groupe d'extraction aspire dans les pièces humides et l'air neuf entre par les menuiseries. C'est le cas le plus courant, et celui qui repose le plus sur le passage sous les portes.
• En simple flux hygroréglable, les bouches modulent leur débit selon l'humidité. Le principe de balayage reste identique, et un chemin d'air obstrué met le système en défaut sans qu'aucun voyant ne s'allume.
• En double flux, l'air neuf est insufflé dans les pièces sèches et repris dans les pièces humides. Le transfert entre les deux est encore plus déterminant, puisque tout le rendement du système en dépend.

La règle pratique ne change pas d'un système à l'autre. Une verrière peut fermer visuellement et acoustiquement, elle ne doit jamais fermer le circuit de l'air.

Ce que l'on relève avant de fabriquer

Le point de ventilation prend quelques minutes pendant la visite, et il évite la totalité des désordres décrits plus haut.

1. Localiser les bouches d'extraction et vérifier de quel côté de la future verrière elles se trouveront.
2. Localiser les entrées d'air, en fenêtre ou en coffre de volet roulant, et contrôler qu'elles ne sont pas obstruées.
3. Faire le test de la feuille de papier, portes fermées puis portes ouvertes.
4. Mesurer le jeu existant sous les portes du logement, qui donne une référence pour la nouvelle porte de verrière.
5. Repérer les revêtements de sol prévus, car un tapis ou un seuil ajouté après coup annule le passage.
6. Décider, pour chaque volume créé, par où l'air entre et par où il repart.
7. Choisir la solution de transfert quand le bas de porte ne peut pas être conservé, et l'intégrer au dessin.

Cette vérification fait partie de l'étude à domicile que mène Métallier Verre 44 avant tout devis, au même titre que le relevé des cotes et l'examen du support. Elle change parfois le dessin, en déplaçant une porte ou en ajoutant un soubassement capable de recevoir une grille, et elle évite de découvrir le problème un hiver plus tard.
