Faire passer l'électricité autour d'une verrière
Une verrière laisse passer le regard, jamais un câble. Le jour où la cloison vitrée est posée, tout ce qui devait traverser la pièce a déjà été décidé, ou ne le sera plus. Voici les questions électriques à trancher avant le dessin de l'ouvrage, et les chemins qui restent quand le mur est refermé.
Une cloison vitrée coupe aussi les circuits
Avant votre projet, la pièce formait un volume unique, ou bien une cloison pleine la séparait. Dans les deux cas, l'électricité suivait cette organisation : un interrupteur près de la porte, des prises réparties le long des murs, un point lumineux au centre. La verrière redistribue les usages sans redistribuer les circuits.
Un mur que l'on ouvre emporte souvent avec lui un interrupteur, une ou deux prises et parfois une gaine de ventilation. On s'en aperçoit au moment de la démolition, ce qui est déjà tard, ou pire, une fois la verrière posée. Or un profilé d'acier ne se saigne pas, un vitrage ne se perce pas, et un ouvrage calfeutré ne se soulève pas pour faire passer un câble.
La contrariété la plus fréquente tient en une phrase : l'interrupteur du séjour se retrouve dans la cuisine. Elle paraît anodine sur un plan, elle se vit tous les soirs. La deuxième vient juste après : une prise condamnée par un montant ou par un muret, dont la plaque bute contre le profilé.
Un câble se déplace en une matinée tant que le mur est ouvert. Après la pose, il ne se déplace plus.
Les décisions à prendre avant le dessin
Six questions suffisent, et elles se posent avant même que la verrière soit dessinée, parce que certaines réponses changent l'ouvrage lui-même. Un muret un peu plus épais, une travée déplacée, un soubassement plein plutôt qu'un panneau vitré : ce sont des décisions de conception, pas des ajustements de dernière minute.
- De quel côté de la verrière vous vous tiendrez en entrant, la main cherchant l'interrupteur.
- Si une commande doit exister des deux côtés du passage, donc un va-et-vient à créer.
- Ce que deviennent les prises du mur que vous ouvrez, et à quel endroit elles doivent réapparaître.
- Si une applique, un rail ou une suspension vient au-dessus de l'ouvrage ou tout contre lui.
- Si un store, un ouvrant motorisé ou un éclairage intégré demande une alimentation dédiée.
- Par où passera le câble qui doit rejoindre l'autre côté de la pièce, une fois la cloison en place.
Ces six points se règlent en une conversation à trois, vous, votre électricien et celui qui fabrique la verrière. Ils se règlent mal par messages successifs, parce que chacun raisonne sur son propre plan. Une visite commune sur place, avec l'emprise de la verrière tracée au sol, remplace avantageusement trois échanges de courriels.
Ajoutez une septième question, plus difficile : ce que vous voudrez brancher à cet endroit dans quelques années. Une gaine posée à vide pendant que le mur est ouvert coûte peu et sauve une situation. Une gaine qui manque impose une goulotte ou une plinthe technique dans une pièce que vous venez de refaire.
Par où passe un câble quand une verrière barre le passage
Une cloison vitrée du sol au plafond ferme le mur au sens électrique du terme. Il reste néanmoins plusieurs chemins : certains doivent être décidés très tôt, d'autres restent ouverts jusqu'aux finitions.
| Chemin possible | Quand il convient | Ce qu'il demande |
|---|---|---|
| Par le sol, sous le revêtement | Chape à couler, parquet flottant ou carrelage à poser | Une gaine posée avant le sol fini et un plan des passages conservé |
| Par le plafond | Faux plafond, comble ou plancher accessible au-dessus | Une réservation et un point de sortie repéré avant la pose |
| Par le mur latéral, en contournant | La verrière ne s'appuie que sur un ou deux murs | Une saignée classique, refermée et enduite avant le relevé de cotes |
| Dans le muret sous la verrière | Verrière posée sur allège maçonnée ou sur ossature | Une épaisseur de muret compatible avec un boîtier d'encastrement |
| Dans un soubassement plein | Soubassement bois ou panneau plein en partie basse | Un vide technique prévu au dessin et un accès démontable |
| Par la retombée en partie haute | Coffre, bandeau plein ou imposte non vitrée | Un habillage démontable, sinon le câble reste prisonnier |
| À l'intérieur du profilé | Jamais en improvisation | Une réservation étudiée à l'atelier, décidée avant la soudure |
La dernière ligne mérite une explication. Un tube d'ossature n'est pas un chemin de câble. Il est soudé à ses extrémités, fermé sur toute sa longueur, et rien ne s'y tire une fois l'ouvrage monté. Percer un profilé posé ouvre la finition, crée un point de départ de corrosion et affaiblit la barre à l'endroit précis où elle travaille.
Faire circuler un câble dans la structure reste possible, mais cela se conçoit avant la fabrication : un fourreau indépendant glissé dans le tube, des sorties percées, ébavurées puis traitées à l'atelier, et un passage prévu au plus court. Ce n'est pas un caprice de dessinateur, c'est la seule façon d'obtenir un résultat propre et durable.
Le muret, la meilleure réserve technique

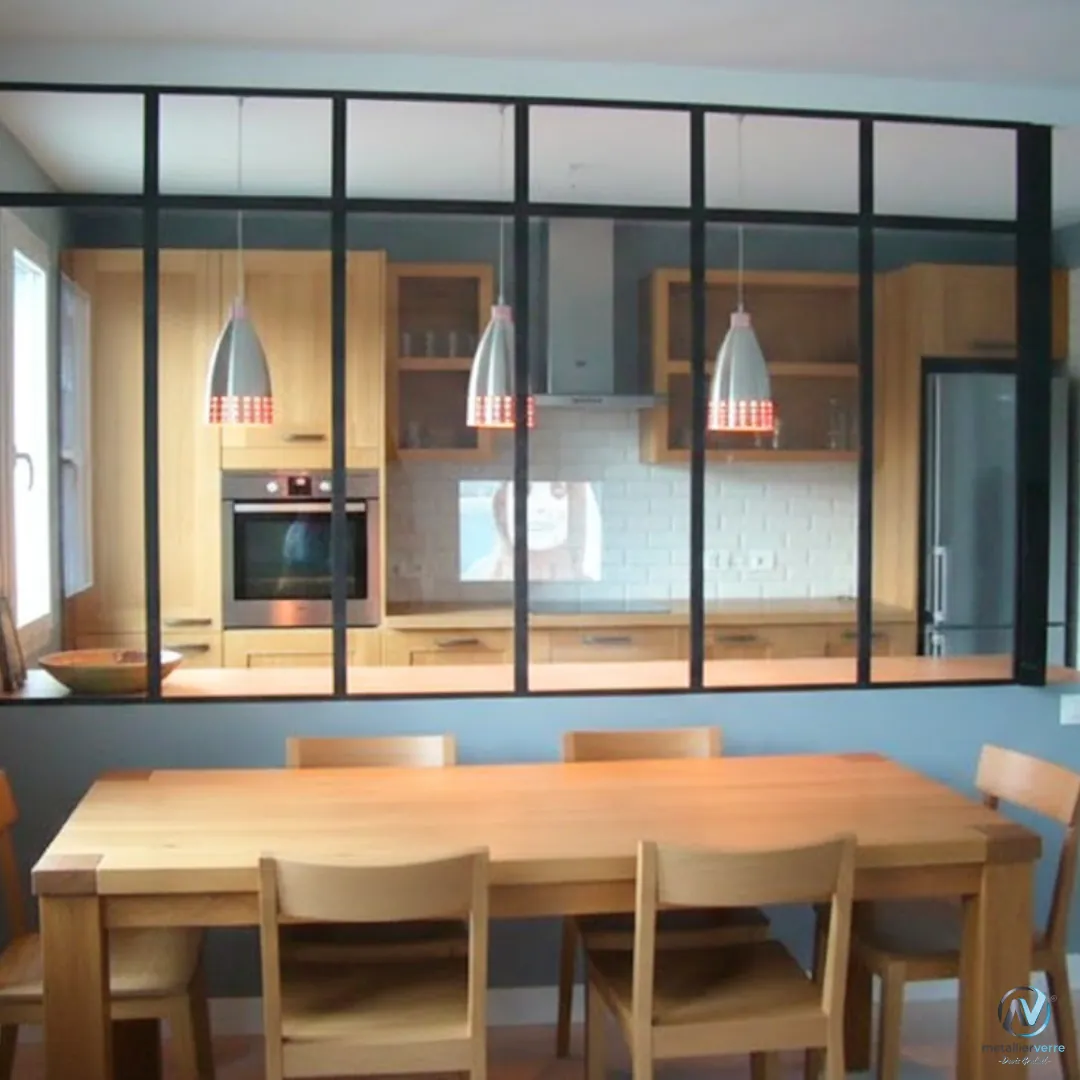

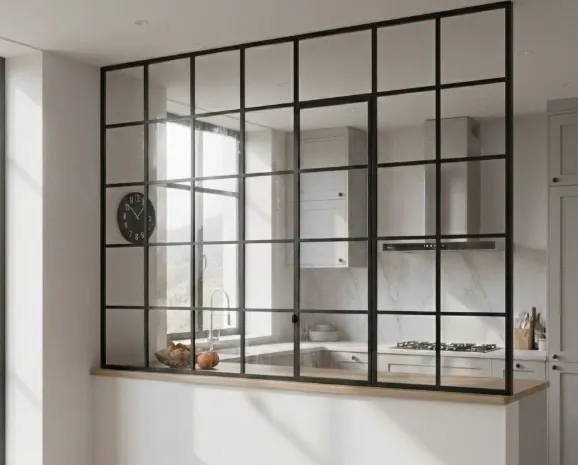

Quand une verrière repose sur un muret, ce muret devient le seul endroit de la cloison où l'électricité peut vivre normalement. C'est un argument souvent décisif dans le choix entre une verrière toute hauteur et une verrière sur allège, au même titre que le rangement ou le plan de travail qu'il permet.
L'épaisseur commande tout
Un boîtier d'encastrement a besoin de profondeur derrière la plaque. Une cloison de plâtre sur ossature l'offre sans difficulté. Un muret maçonné mince, monté en carreaux fins pour gagner de la place au sol, ne l'offre pas toujours. La question se tranche au dessin, quand l'épaisseur du muret est encore négociable, et elle concerne l'électricien autant que celui qui monte le muret.
La hauteur de l'appui
Une prise placée juste sous le profilé bas de la verrière devient inutilisable : la fiche ne rentre pas, ou la plaque bute contre le métal. Prévoyez un dégagement franc entre le haut de l'appareillage et l'appui de la verrière. Le même raisonnement vaut pour un interrupteur, dont on approche la main de biais et non de face.
Le muret rend aussi service au chauffage et aux réseaux. Un tuyau qui traversait la pièce, une arrivée d'eau vers un îlot, une commande de volet : tout cela se loge dans la partie pleine, à condition d'en avoir parlé pendant l'étude sur place. Chez Métallier Verre 44, l'épaisseur et la hauteur du muret font partie des cotes relevées, précisément parce qu'elles engagent d'autres corps de métier.
Les commandes d'éclairage, d'un côté et de l'autre
Séparer une pièce en deux crée deux ambiances, donc deux besoins de commande. Le réflexe est de doubler l'interrupteur de part et d'autre du passage, en va-et-vient, pour éteindre d'où l'on sort. Cela suppose un câble de plus, tiré pendant que le mur est ouvert.

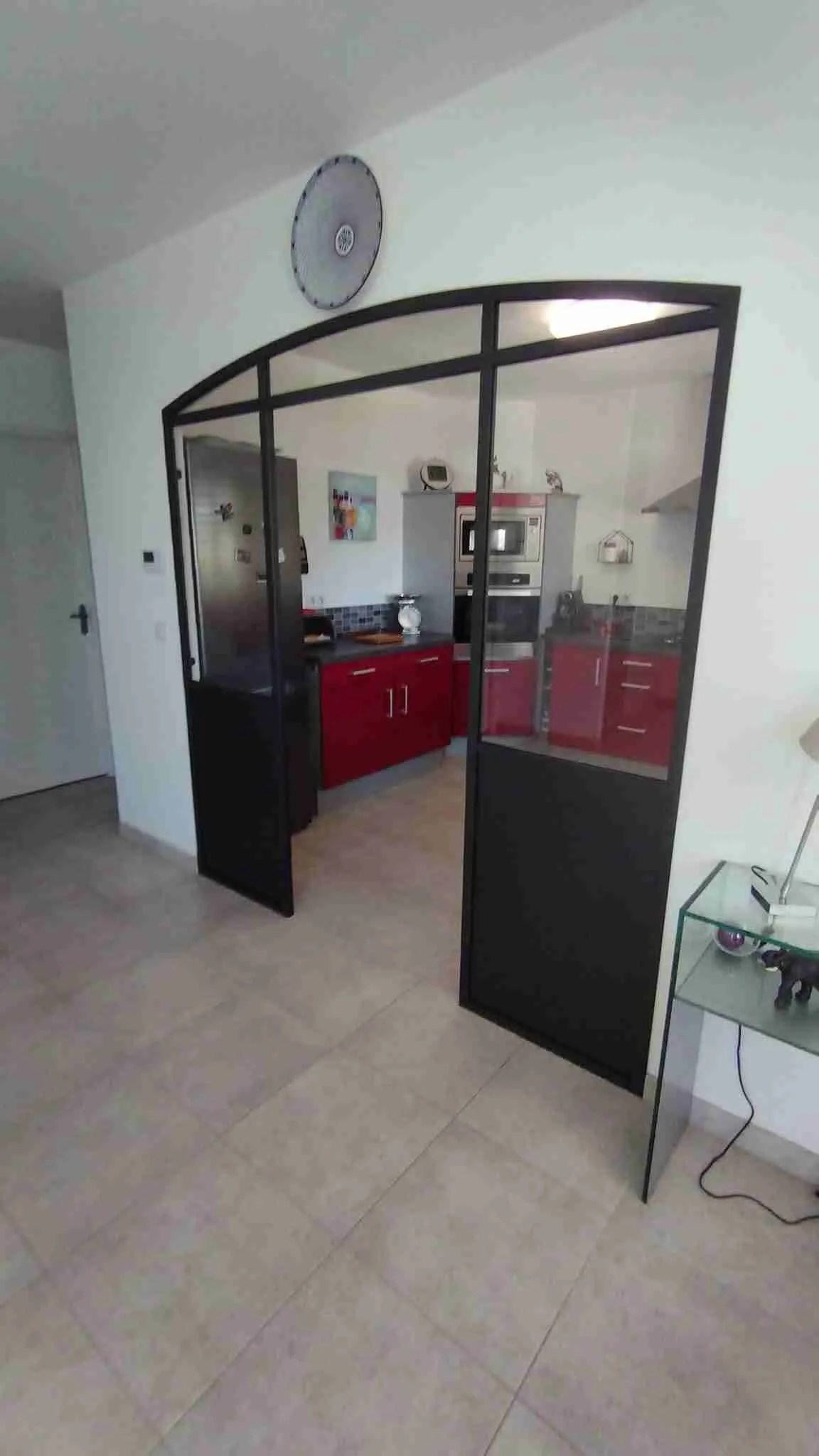

Le sens d'ouverture de la porte de la verrière décide du côté où poser la commande. Une porte battante qui s'ouvre vers vous masque le pan de mur sur lequel la main se pose naturellement. Une porte coulissante, elle, condamne toute la longueur du mur de refoulement, y compris pour une prise. Ces deux points se tranchent au dessin, pas au moment du câblage.
Quand la saignée n'est plus possible
Il arrive que la décision vienne trop tard, murs refermés et peinture faite. Trois solutions restent alors ouvertes, dans l'ordre de préférence : un interrupteur radio, sans fil, fixé où vous voulez et associé à un récepteur placé dans le point lumineux ; un détecteur de mouvement pour un couloir ou une entrée ; enfin une goulotte ou une plinthe technique, qui règle tout mais se voit.
Le métal, la terre et le cas de la salle d'eau
Une verrière en acier est une masse métallique. Dans une pièce sèche, elle n'est reliée à aucun circuit et ne demande rien de particulier. La question change de nature dès qu'un câble la longe, qu'un appareil s'y fixe ou qu'elle se trouve dans une pièce d'eau.
Autour d'une salle d'eau, les règles de l'installation électrique raisonnent en volumes, et les éléments conducteurs peuvent relever d'une liaison équipotentielle locale. C'est à votre électricien de trancher, au regard de la norme NF C 15-100 et de la configuration réelle. Son rôle commence par une information simple, qu'on oublie souvent de lui donner : il y aura de l'acier à cet endroit.
Autre point pratique, valable partout : on ne fixe pas une applique, un spot ou une réglette directement sur un profilé sans l'avoir prévu. Le percement traverse la couche de finition, expose l'acier nu et le rend sensible à l'humidité ambiante. Si un luminaire doit se poser sur la structure, la platine et le perçage se préparent à l'atelier, avant le traitement de surface.
Enfin, méfiez-vous des solutions de rattrapage collées. Un ruban lumineux fixé à l'adhésif le long d'un montant tient quelques mois, puis se décolle en laissant une trace grasse difficile à retirer sur un thermolaquage mat. Un éclairage intégré se dessine, il ne s'ajoute pas.
L'ordre qui évite les reprises
Toute la difficulté tient à un enchaînement, et cet enchaînement n'a rien d'intuitif : l'électricité passe avant la fabrication, pas seulement avant la pose. Les cotes définitives de la verrière se relèvent sur un mur refermé et enduit, sinon l'épaisseur de l'enduit décale la largeur du passage.
- Arrêtez l'emplacement exact de la verrière, montant par montant, avant de faire venir l'électricien.
- Tracez au sol et sur les murs l'emprise du cadre, du muret et du passage réel.
- Faites le tour avec l'électricien en désignant chaque commande, chaque prise et chaque luminaire.
- Tirez les gaines, posez les boîtiers, ajoutez une gaine à vide si un doute subsiste.
- Refermez les saignées, enduisez, puis laissez sécher avant tout relevé de fabrication.
- Posez le revêtement de sol fini, puis faites poser la verrière.
- Terminez par l'appareillage, mécanismes, plaques et luminaires, une fois l'ouvrage en place.
Cet ordre paraît lourd. Il l'est beaucoup moins que le rattrapage : casser un enduit neuf le long d'une verrière posée, sans marquer le profilé ni rayer un vitrage, prend un temps considérable pour un résultat qui reste visible. Métallier Verre 44 relève d'ailleurs les cotes de fabrication sur un support abouti, précisément pour ne pas travailler sur un mur destiné à recevoir encore deux couches.
Reste un conseil qui ne coûte rien. Photographiez le mur ouvert, gaines et boîtiers apparents, avant de le refermer. Ces images valent tous les plans le jour où il faudra percer à côté d'un câble, pour une tringle, une étagère ou une fixation de store.
À retenir
- Une verrière ferme le mur au sens électrique : aucun câble ne traverse un profilé ni un vitrage une fois l'ouvrage posé.
- Les décisions électriques se prennent avant le dessin, car elles changent parfois l'ouvrage lui-même, épaisseur du muret ou position d'une travée.
- Le muret sous la verrière est la seule réserve technique de la cloison elle-même, à condition que son épaisseur accepte un boîtier d'encastrement.
- Un tube d'ossature n'est pas un chemin de câble : faire passer une alimentation dans la structure se décide avant la soudure, jamais après.
- Le sens d'ouverture de la porte décide du côté où poser l'interrupteur, et une porte coulissante condamne tout son mur de refoulement.
- L'électricité passe avant la fabrication, pas seulement avant la pose, parce que les cotes définitives se relèvent sur un mur enduit et sec.
Questions fréquentes
Peut-on faire passer un câble à l'intérieur d'un profilé de verrière ?
Oui, mais uniquement si cela a été prévu avant la fabrication. Un fourreau indépendant est alors glissé dans le tube, les sorties sont percées, ébavurées et traitées à l'atelier. Percer un profilé déjà posé et thermolaqué ouvre la finition et affaiblit la barre à l'endroit où elle travaille.
Mon interrupteur se retrouve du mauvais côté, que faire ?
Si les murs sont encore ouverts, on tire un second point de commande en va-et-vient, ce qui reste la solution la plus confortable. Une fois les enduits refaits, un interrupteur radio associé à un récepteur placé dans le luminaire évite toute saignée. Un détecteur de mouvement rend aussi service dans un couloir ou une entrée.
Où placer les prises quand la verrière repose sur un muret ?
Dans le muret, mais avec un dégagement franc sous le profilé bas, sinon la fiche ne rentre pas et la plaque bute contre le métal. Vérifiez aussi que l'épaisseur du muret accepte un boîtier d'encastrement : un muret maçonné mince ne l'offre pas toujours. Ce point se tranche pendant l'étude, quand l'épaisseur est encore modifiable.
Faut-il relier la verrière à la terre ?
Dans une pièce sèche, une verrière n'est reliée à aucun circuit et ne demande rien de particulier. Autour d'une salle d'eau, les règles de volumes et la liaison équipotentielle locale peuvent s'appliquer, et c'est votre électricien qui tranche selon la norme en vigueur. Prévenez-le simplement qu'un ouvrage en acier sera posé à cet endroit.
Puis-je fixer une applique ou un ruban lumineux sur les profilés ?
Pas en improvisation. Un percement fait après coup traverse la finition et expose l'acier, et un adhésif finit par se décoller en laissant une trace sur un thermolaquage mat. Si un luminaire doit prendre appui sur la structure, la platine et le perçage se préparent à l'atelier avant le traitement de surface.
À quel moment l'électricien doit-il intervenir ?
Après le tracé de l'emprise de la verrière et avant le relevé de fabrication. Les saignées se referment, les enduits sèchent, et c'est seulement à ce stade que les cotes définitives partent à l'atelier. Faire l'inverse revient à mesurer un passage qui va encore changer de quelques millimètres.
